Trình điều khiển cọc kẹp bên SV300 – Hệ thống hợp nhất dòng bơm kép & cụm van điều khiển tích hợp cho máy xúc 25‑32t

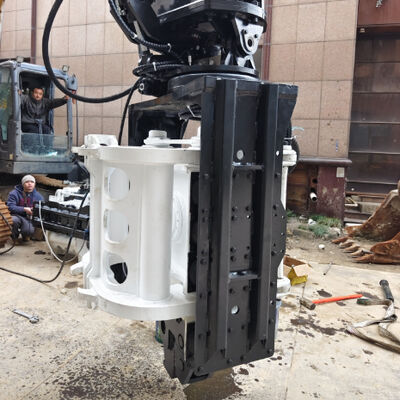

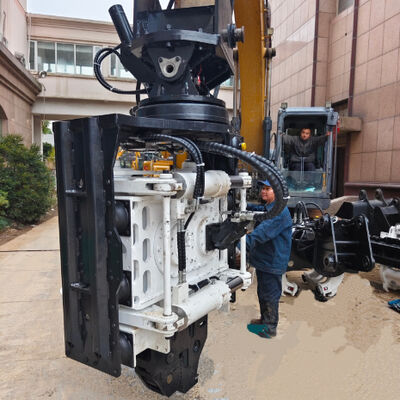

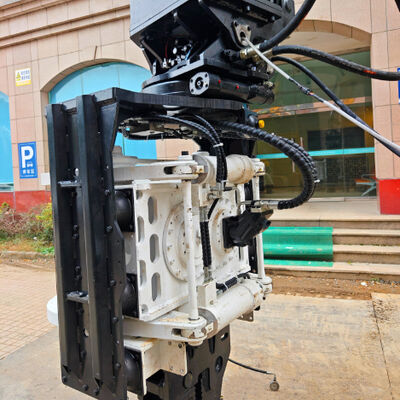

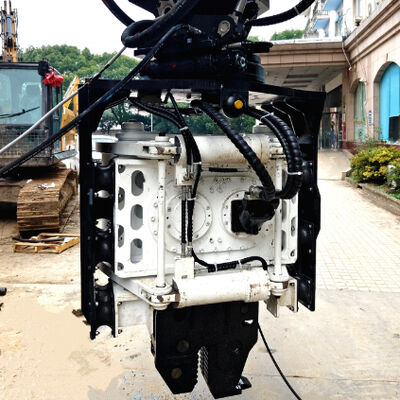

Bộ điều khiển cọc cầm tay SV300 là một phụ kiện rung thủy lực được thiết kế cho máy đào 25–32 tấn. Nó thuộc dòng SV của chúng tôi, được thiết kế để đóng và rút cọc ván thép, dầm chữ H và cọc ống ở khoảng không thấp và không gian hẹp như cải tạo nhà máy, hầm cầu, mở rộng đường hầm và các dự án cơ sở hạ tầng đô thị. SV300 kết hợp năm tính năng kết cấu và thủy lực tiên tiến: hệ thống hợp nhất dòng bơm kép, cụm van điều khiển tích hợp, bộ van hợp nhất dòng chảy cao, giải pháp thích ứng không gian hạn chế hoàn chỉnh và đầu ra rung tần số cao (558 kN, 2300‑3000 vòng/phút). Các tính năng này phối hợp với nhau để mang lại sức mạnh vượt trội, khả năng điều khiển chính xác và khả năng vận hành ở những nơi mà máy đóng cọc thông thường không thể lắp được.

SV300 được trang bị hệ thống hợp nhất dòng bơm kép cho phép quản lý năng lượng thủy lực hai giai đoạn. Ở chế độ bình thường, một mạch bơm duy nhất cung cấp đủ lưu lượng để đóng cọc hoặc hút nhẹ, tiết kiệm nhiên liệu và giảm sinh nhiệt. Khi cọc gặp sỏi dày đặc, đất nén chặt hoặc đất sét cứng, hệ thống sẽ tự động kết hợp dòng chảy từ máy bơm thứ hai – tăng ngay lập tức công suất thủy lực tới động cơ rung. Điều này giúp tăng lực ly tâm lên tối đa 558 kN, cho phép SV300 vượt qua các điều kiện địa chất khắc nghiệt mà không cần nâng cấp máy vận chuyển. Quá trình hợp nhất diễn ra suôn sẻ và không gây sốc, bảo vệ cả búa và máy đào. Đối với những người vận hành làm việc trên các lớp đất hỗn hợp (thường gặp ở vùng đồng bằng sông và vùng đồng bằng phù sa), tính năng này giúp cải thiện đáng kể năng suất.

SV300 có cụm van điều khiển tích hợp được nhập khẩu từ các thương hiệu thủy lực hàng đầu quốc tế. Khối van nhỏ gọn này tập trung tất cả các chức năng thủy lực: khởi động/dừng rung, hướng quay lệch tâm, điều chỉnh dòng chảy, điều khiển độ nghiêng và điều khiển xoay. Kiểm soát độc lập từng hành động giúp đơn giản hóa việc bảo trì và khắc phục sự cố, giảm sự lộn xộn của ống bên ngoài và cải thiện thời gian phản hồi. Không giống như các hệ thống truyền thống có nhiều van riêng biệt được kết nối bằng ống dài, thiết kế tích hợp giảm thiểu các điểm rò rỉ và giảm tổn thất áp suất. Cụm van được định mức cho áp suất vận hành 32 MPa và bao gồm tính năng giảm áp tích hợp và bảo vệ chống xâm thực. Đối với chủ sở hữu đội xe, điều này có nghĩa là ít hỏng hóc thủy lực hơn và chẩn đoán nhanh hơn.

Để bổ sung cho hệ thống hợp nhất bơm kép, SV300 kết hợp bộ van hợp nhất dòng chảy cao chuyên dụng để quản lý dòng chảy kết hợp từ cả hai máy bơm. Thiết bị này được thiết kế để xử lý tốc độ lên tới 280 L/phút (lưu lượng vận hành tối đa của SV300) ở 32 MPa mà không giảm áp suất đáng kể. Bộ van lưu lượng cao bao gồm các ống cuộn được gia công chính xác và các đế được gia công cứng để có tuổi thọ sử dụng lâu dài. Khi người vận hành chọn “chế độ tăng tốc”, bộ phận van sẽ mở các đường dẫn bên trong để hợp nhất hai dòng bơm một cách liền mạch. Thiết bị cũng cung cấp khả năng điều khiển lưu lượng theo tỷ lệ, cho phép người vận hành thay đổi tần số rung từ 2300 đến 3000 vòng/phút. Kết quả là khả năng cung cấp điện trơn tru, có thể điều chỉnh, phù hợp chính xác với điều kiện đất – từ đất sét mềm đến đá phong hóa.

SV300 được thiết kế như một giải pháp thích ứng không gian hạn chế hoàn chỉnh. Thiết kế của nó giải quyết mọi hạn chế được tìm thấy ở những nơi làm việc có khoảng không gian thấp và khả năng tiếp cận hẹp:

• Khả năng kẹp ở bên hông giúp loại bỏ nhu cầu sử dụng thanh dẫn thẳng đứng cao, giảm khoảng cách trên không cần thiết xuống chỉ còn 3,5 mét.

• Kích thước nhỏ gọn (1343 × 1230 × 2923 mm) cho phép búa đi qua các ô cửa tiêu chuẩn và giữa các bức tường có khoảng cách gần nhau.

• Xoay liên tục 360° và nghiêng hai chiều ±30° cho phép định vị cọc chính xác mà không cần di chuyển máy đào.

• Ghế kẹp có thể hoán đổi cho nhau cho phép chuyển đổi nhanh chóng giữa cọc ván thép, dầm chữ H và cọc ống mà không cần dụng cụ.

• Hệ thống kẹp kép (kẹp bên + kẹp dưới) giữ cọc chắc chắn ngay cả khi làm việc ở những góc nghiêng cực lớn.
  Đối với các nhà thầu làm việc trong dự án mở rộng nhà máy, hầm cầu, xây dựng trong nhà hoặc rãnh tiện ích đô thị, SV300 biến máy xúc tiêu chuẩn 25‑32 tấn thành máy đóng cọc có tính cơ động cao, có thể tiếp cận các khu vực mà máy đóng cọc khác không thể tiếp cận.

SV300 mang lại công suất rung tần số cao 2300–3000 vòng/phút (có thể điều chỉnh thông qua điều khiển lưu lượng) với lực ly tâm 558 kN (mômen lệch tâm 5,6 kgm). Rung tần số cao làm hóa lỏng nhanh chóng đất xung quanh cọc, làm giảm lực cản ma sát tới 75%. Những lợi ích chính bao gồm:

• Độ xuyên nhanh – cọc ván thép 12 mét có thể được đóng trong 60–90 giây trên nền cát hoặc đất sét có mật độ trung bình.

• Khai thác trơn tru – ngay cả những đống đã lắng đọng trong nhiều tháng cũng có thể được kéo ra mà không tốn nhiều công sức.

• Giảm rung động ngang – lực ngang triệt tiêu, bảo vệ cần máy xúc và các công trình lân cận.

• Tiếng ồn thấp hơn – tần số cao sẽ chuyển quang phổ âm thanh ra khỏi tiếng đập mạnh ở tần số thấp khó chịu.
  Tần số có thể điều chỉnh cho phép người vận hành quay số ở cài đặt tối ưu cho từng lớp đất: tần số thấp hơn (2300‑2500 vòng/phút) dành cho đất mềm để tiết kiệm nhiên liệu, tần số cao hơn (2700‑3000 vòng/phút) dành cho nền đất dày đặc hoặc đông lạnh để tối đa hóa khả năng xuyên thấu.

• Đông Nam Á – Các dự án cơ sở hạ tầng đô thị thường có điều kiện đất hỗn hợp (đất sét mềm đến cát dày đặc). Hệ thống hợp nhất dòng bơm kép và bộ van hợp nhất dòng chảy cao cung cấp năng lượng theo yêu cầu mà không làm giá đỡ quá khổ. Giải pháp thích ứng với không gian hạn chế cho phép đóng cọc bên dưới các cầu vượt hiện có và giữa các tòa nhà.

• Ấn Độ – Các nhà thầu nhạy cảm với chi phí được hưởng lợi từ cụm van điều khiển tích hợp, giúp giảm rò rỉ ống và thời gian dừng bảo trì. Đầu ra rung tần số cao hoạt động hiệu quả trên nhiều loại đất khác nhau của cao nguyên Deccan và đồng bằng sông Hằng. Thiết kế nhỏ gọn lý tưởng cho đường nông thôn chật hẹp và cầu chui.

• Nga – Khí hậu lạnh và các địa điểm xa xôi đòi hỏi hệ thống thủy lực đáng tin cậy. Cụm van tích hợp và hệ thống kết hợp bơm kép hoạt động ổn định ở nhiệt độ thấp với chất lỏng thích hợp. Giải pháp thích ứng với không gian hạn chế là vô giá đối với các khối neo đường ống và nền móng đóng băng vĩnh cửu nơi khả năng tiếp cận bị hạn chế.

Trả lời: Hệ thống hợp nhất dòng bơm kép kết hợp đầu ra của hai máy bơm thủy lực (thường là từ mạch chính và mạch phụ của máy đào). Ở chế độ tiêu chuẩn, một máy bơm cung cấp dòng chảy để vận hành tiết kiệm năng lượng. Khi gặp đất cứng, hệ thống sẽ kết hợp bơm thứ hai, tăng gấp đôi lưu lượng tới búa và tăng lực ly tâm lên tối đa 558 kN.

Trả lời: Cụm van điều khiển tích hợp thay thế nhiều van riêng biệt và ống dài bằng một khối nhỏ gọn duy nhất. Điều này làm giảm các điểm rò rỉ tiềm ẩn, đơn giản hóa việc khắc phục sự cố và cải thiện thời gian phản hồi. Tất cả các chức năng (khởi động/dừng rung, xoay, nghiêng, điều khiển luồng) đều được điều khiển thông qua một bộ phận.

Đáp: Họ làm việc cùng nhau. Hệ thống hợp nhất dòng bơm kép đề cập đến mạch thủy lực tổng thể kết hợp hai dòng bơm. Bộ van hợp nhất dòng chảy cao là thành phần van cụ thể thực hiện việc hợp nhất và điều chỉnh lưu lượng kết hợp lên tới 280 L/phút. Cả hai đều được tích hợp vào thiết kế của SV300.

Đáp: Nó kết hợp kẹp kẹp bên hông (không có đầu dẫn dọc), kích thước nhỏ gọn (dài 1,34 m, rộng 1,23 m, cao 2,92 m), xoay liên tục 360°, nghiêng ±30° và hệ thống kẹp thay đổi nhanh. Bạn có thể làm việc dưới trần nhà 3,5m và giữa các bức tường chỉ cách nhau 1,3m – những nơi mà máy đóng cọc thông thường không thể đi tới.

Đáp: Có đối với hầu hết các loại đất. Công suất rung tần số cao (2300‑3000 vòng/phút) làm hóa lỏng đất nhanh hơn tần số thấp (1500‑2000 vòng/phút). Nó cũng tạo ra ít rung động ngang hơn và tiếng ồn thấp hơn. Tần số có thể điều chỉnh của SV300 cho phép bạn sử dụng vòng tua máy thấp hơn trên đất mềm để tiết kiệm nhiên liệu và vòng tua máy cao hơn trên đất dày đặc để có khả năng xuyên thấu tối đa.

A: Với các ghế kẹp có thể hoán đổi cho nhau: Cọc ván thép loại U và loại Z (lên đến 12‑15m), dầm chữ H lên đến 350 mm và cọc ống tròn có đường kính lên đến 600 mm.

Đáp: Bất kỳ máy đào 25–32 tấn nào (Komatsu, Hitachi, SANY, XCMG, Liugong, v.v.) có khớp nối nhanh thủy lực và hai mạch phụ (để kết hợp bơm kép) hoặc ít nhất một mạch có lưu lượng lên tới 280 L/phút. Quá trình cài đặt thường mất một ngày.
