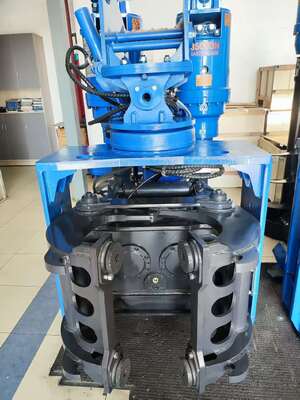

Bộ điều khiển cọc kẹp bên - Đầu đóng cọc xoay liên tục 360 độ đầy đủ và đầu đóng cọc nghiêng hai chiều cho khoảng sáng gầm thấp

SV200 là thiết bị chuyên dụngmáy đóng cọc kẹp bênđược thiết kế để biến máy xúc tiêu chuẩn 20-25 tấn thành máy đóng cọc có tính linh hoạt cao. Không giống như các loại búa rung thông thường yêu cầu cần cẩu cao và khu vực làm việc mở, SV200 vượt trội trong các môi trường có khoảng sáng gầm thấp như sàn nhà máy, mặt cầu, đường hầm và đường phố đô thị có chướng ngại vật trên cao. Với hệ thống kẹp kép độc đáo (kẹp bên + kẹp dưới), xoay 360° hoàn toàn và khả năng nghiêng hai chiều, chiếc búa này hoàn thành toàn bộ chu trình đóng cọc – kẹp, định vị, đóng cọc và rút cọc – mà không cần bất kỳ thiết bị phụ trợ nào. Đối với các nhà thầu trên khắp Đông Nam Á, Ấn Độ và Nga, nơi các địa điểm làm việc thường bị tắc nghẽn và khả năng tiếp cận bị hạn chế, SV200 mang lại năng suất chưa từng có.

SV200 được trang bị khả năng xoay liên tục 360 độ, cho phép người vận hành định hướng búa và cọc theo bất kỳ hướng nào mà không cần định vị lại máy đào. Đây là yếu tố thay đổi cuộc chơi đối với các công trình lắp đặt tường cọc ván, cọc góc và dây buộc trong đó việc căn chỉnh chính xác là rất quan trọng. Máy đóng cọc truyền thống có góc xoay hạn chế (180° trở xuống) buộc máy đào phải di chuyển liên tục, gây lãng phí thời gian và nhiên liệu. Với khả năng quay liên tục, một máy có thể xử lý các bố cục cọc phức tạp một cách nhanh chóng. Trong các dự án cơ sở hạ tầng của Ấn Độ có thời hạn chặt chẽ hoặc việc sửa chữa cầu của Nga với khả năng tiếp cận hạn chế, tính năng này giúp giảm đáng kể thời gian chu kỳ và cải thiện cảnh quay hàng ngày.

SV200 có đầu truyền động nghiêng hai chiều với độ nghiêng ±30° ở cả hai hướng. Điều này cho phép búa đóng các cọc đập, cọc ván nghiêng hoặc căn chỉnh thẳng đứng trên mặt đất không bằng phẳng mà không cần san bằng máy xúc. Chức năng nghiêng được điều khiển bằng thủy lực và có thể được điều chỉnh nhanh chóng. Để bảo vệ kè Đông Nam Á, ổn định mái dốc ở các vùng đồi núi của Nga hoặc công trình móng trên địa hình không bằng phẳng của Ấn Độ, độ nghiêng hai chiều đảm bảo cọc đi vào đất theo góc chính xác theo yêu cầu, ngăn ngừa uốn cong hoặc lệch trục. Kết hợp với khả năng xoay 360°, người vận hành có toàn quyền tự do định vị cọc theo bất kỳ hướng nào.

Một trong những điểm bán hàng mạnh nhất của SV200 là khả năng vận hành khoảng không phía trên thấp. Với tổng chiều cao chỉ 2150 mm (bao gồm đầu nối và đầu nối), búa có thể hoạt động dưới cầu, bên trong nhà xưởng, bên dưới đường dây điện và trong gara đỗ xe. Máy đóng cọc truyền thống thường yêu cầu khoảng trống dọc 8-10 mét; SV200 cần ít hơn 3 mét. Điều này mở ra vô số dự án cải tạo và trang bị thêm mà trước đây không thể thực hiện được hoặc yêu cầu các giàn khoan tùy chỉnh đắt tiền. Trong các chương trình đổi mới đô thị của Nga, việc mở rộng ga tàu điện ngầm của Ấn Độ và các trung tâm thành phố đông đúc ở Đông Nam Á, khả năng khoảng không thấp không phải là một điều xa xỉ - đó là một điều cần thiết.

SV200 được thiết kế với triết lý không gian hạn chế về cấu trúc nhỏ gọn. Kích thước của nó (1220 × 1260 × 2150 mm) và thiết kế nhẹ (tổng cộng 2280 kg) cho phép nó di chuyển qua các cổng hẹp, giữa các cột hiện có và dọc theo hành lang công trường đông đúc. Không giống như các giàn cọc chuyên dụng cồng kềnh cần phải tháo rời để vận chuyển, SV200 vẫn được gắn vào máy đào và có thể được dẫn động trực tiếp lên mặt làm việc. Hệ thống lắp nhanh có nghĩa là máy xúc có thể chuyển đổi giữa đào và đóng cọc trong vòng chưa đầy 30 phút. Đối với các nhà thầu ở Mumbai, Bangkok hoặc Moscow, những người hàng ngày phải đối mặt với những hạn chế về không gian, diện tích nhỏ gọn này giúp giảm chi phí huy động và loại bỏ nhu cầu sử dụng máy thứ hai.

SV200 kết hợp cả kẹp bên (lực kẹp 335 kN) và kẹp dưới (lực kẹp 385 kN). Hệ thống kép này đảm bảo rằng cọc ván, dầm chữ H và cọc ống tròn được giữ chắc chắn trong quá trình đóng và khai thác. Kẹp bên giữ chặt mặt bích của cọc ván hoặc dầm chữ H, trong khi kẹp phía dưới giúp đỡ theo phương thẳng đứng. Các kẹp có các giao diện tiêu chuẩn có thể thay thế được, cho phép chuyển đổi nhanh chóng giữa các biên dạng cọc khác nhau. Tính linh hoạt này rất cần thiết đối với các nhà thầu làm việc trên nhiều dự án khác nhau – từ tường chắn (cọc ván) đến cột móng (dầm chữ H) đến chắn bùn biển (cọc ống) – tất cả đều có cùng SV200.
