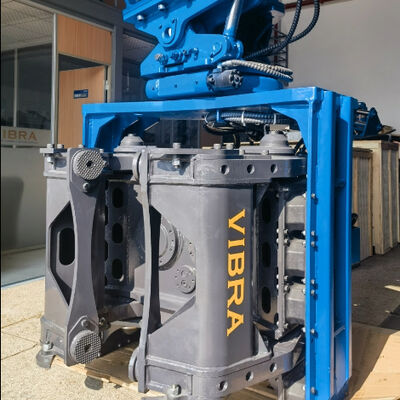

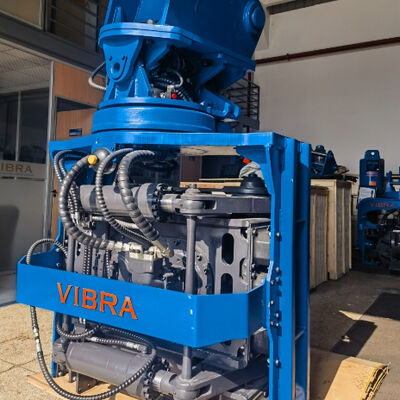

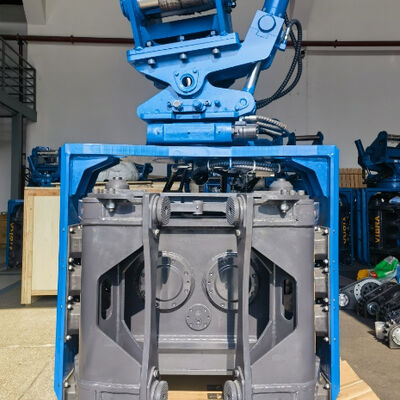

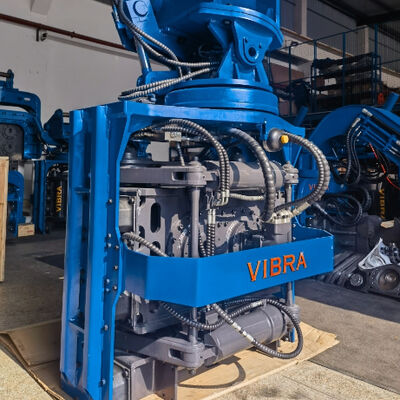

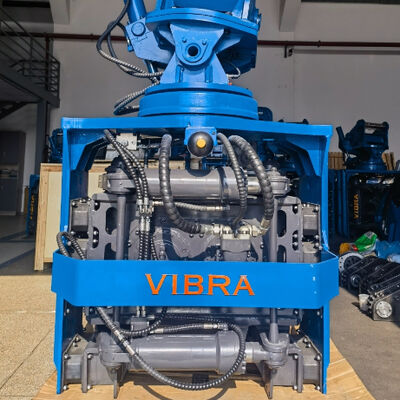

Máy điều khiển đống cầm bên thủy lực cho không gian hạn chế. Hoạt động không gian đầu thấp + khuynh hướng hai chiều và xoay 360 °

SV-400 là một tên lửa chuyên dụng.Động cơ cầm tay bên- một hình thức độc đáo của búa rung thủy lực được thiết kế đặc biệt cho các ứng dụng không gian thấp và không gian hạn chế.SV-400 được gắn trực tiếp vào máy đào 32 ≈ 40 tấn và cho phép lái và khai thác đống hiệu quả trong môi trường có giới hạn chiều cao nghiêm trọng, chẳng hạn như dưới cầu, bên trong nhà máy, trong đường hầm, và dọc theo đường sắt.quay liên tục 360 độvà đầu lái nghiêng hai chiều (± 30 độ), cho phép người vận hành đặt đống ở bất kỳ góc nào mà không cần di chuyển máy đào.Với khả năng vận hành không gian đầu thấp (tổng chiều cao với kẹp: 3056 mm), SV-400 có thể làm việc trong không gian thấp đến 3,5 ∙ 4 mét.và đường ống hình tròn tất cả với một máy. SV-400 cung cấp lực ly tâm 658 kN, hoạt động ở 32 MPa và yêu cầu dòng chảy 280 360 L / phút, làm cho nó trở thành giải pháp tối ưu cho việc tích trữ không gian kín trên khắp Đông Nam Á, Ấn Độ,và Nga.

Động cơ lập dị: 6,6 kgm

Lực ly tâm: 658 kN

Phạm vi tần số: 2300 5000 vòng/phút (được điều chỉnh hai giai đoạn)

Lực kẹp bên: 385 kN.

Áp suất làm việc: 32 MPa

Dòng chảy làm việc: 280 ∼360 L/min

góc xoay / nghiêng: 360° / ±30°

Kích thước (L × W × H): 1400 × 1315 × 3056 mm

Trọng lượng (bao gồm cả đầu nối và kẹp): 3870 kg

Máy đào phù hợp: 32 ≈ 40 tấn

Đông Nam Á (nâng rộng cầu, thêm nhà máy, xây đường hầm)

• Khả năng vận hành không gian đầu thấp là điều cần thiết để làm việc dưới các tuyến đường cao tốc hiện có ở Bangkok, Jakarta và Manila trong các dự án mở rộng.

• Chuyển động liên tục 360 độ cho phép sắp xếp đống chính xác trong các khu vực xây dựng đô thị dày đặc với việc định vị lại máy đào tối thiểu.

• Đầu lái nghiêng hai chiều giúp lắp đặt các cột tấm cho các bức tường kênh và rào cản lũ ở các góc được chỉ định.

Ấn Độ (công việc dưới boong tàu, đường sắt tàu điện ngầm, nhà kho công nghiệp)

• Thiết kế tay cầm bên loại bỏ sự cần thiết cho các đầu cao, giúp điều khiển các cột dưới các đường bay thấp và bên trong các khu mở rộng kho nơi khoảng cách trên không dưới 4 mét.

• Hệ thống thay đổi công cụ nhanh cho phép các nhà thầu chuyển đổi giữa các cột tấm thép (đối với việc hỗ trợ nền tảng) và các vạch H (đối với các cột xây dựng) trên cùng một công trường. tiết kiệm thời gian và chi phí thiết bị.

• Trình xoay 360 độ đầy đủ là vô giá trị khi làm việc dọc theo các làn đường dịch vụ hẹp ở các thành phố đông đúc như Mumbai và Delhi.

Nga (các nhà máy công nghiệp, sửa chữa cầu, các khu vực đông lạnh)

• Khả năng vận hành không gian đầu thấp cho phép lái hàng đống bên trong các khoang được sưởi ấm hoặc dưới các cần cẩu trên cao hiện có trong các nhà máy quan trọng để duy trì sản xuất trong thời gian cải tiến mùa đông.

• Đầu lái nghiêng hai chiều với xi lanh thủy lực mạnh mẽ hoạt động đáng tin cậy ở nhiệt độ dưới không.

• Hệ thống thay đổi công cụ nhanh giảm thiểu thời gian ngừng hoạt động khi chuyển đổi giữa các loại đống đặc biệt hữu ích trong các khu công nghiệp xa xôi nơi không thể huy động nhiều máy dễ dàng.

Q1: Điều gì làm cho một tay cầm bên khác với một búa rung tiêu chuẩn?

A: Một tay lái đống cầm bên sử dụng hai hệ thống kẹp: một kẹp bên và một kẹp dưới.Điều này cung cấp khả năng hoạt động phòng đầu thấp bạn có thể lái xe đống trong không gian chặt chẽ như 3.5 ∙4 mét theo chiều dọc, điều này là không thể với các búa thông thường chỉ với kẹp đáy.

Q2: SV-400 có thể điều khiển đống ở góc không?

A: Vâng. Đầu lái nghiêng hai chiều cho phép bạn nghiêng búa ± 30 độ theo hai hướng. Điều này lý tưởng cho đống bột (bức tường hỗ trợ nghiêng), đống ván sông,hoặc bù đắp cho mặt đất không bằng phẳng.

Câu 3: Nó có thực sự quay 360 độ không?

Trả lời: hoàn toàn. Chuyển động liên tục 360 độ hoàn toàn được đạt được thông qua một vòng xoay chính xác.Bạn có thể xoay búa và đống vào bất kỳ hướng nào mà không cần di chuyển máy đào ̇ một lợi thế rất lớn trong không gian hạn chế.

Q4: Hệ thống thay đổi công cụ nhanh hoạt động như thế nào?

A: Hệ thống thay đổi công cụ nhanh sử dụng giao diện ghế kẹp tiêu chuẩn có thể thay thế. Bạn chỉ cần loại bỏ một vài chân, thay đổi hàm kẹp (profile pile tấm thép, tay cầm H-beam, hoặc kẹp ống),và cài đặt lạiToàn bộ quá trình thay đổi chỉ mất chưa đầy 10 phút.

Q5: Tôi cần kích thước thợ đào bao nhiêu cho SV-400?

Đáp: SV-400 phù hợp với máy đào 32 ′′ 40 tấn. Nó đòi hỏi dòng chảy thủy lực 280 ′′ 360 L / phút ở 32 MPa. Các mô hình tương thích bao gồm Komatsu PC360 ′′ PC400, Hitachi ZX350 ′′ ZX400, và Sany SY335 ′′ SY395.

Q6: Nó có thể xử lý loại đống nào?

A: Với hệ thống đổi công cụ nhanh, SV-400 có thể xử lý:

• Đường thép loại U và loại Z (hầu hết các hồ sơ)

• Đường H (đường rộng, đường trung bình)

• Các đường ống thép tròn (chọn đường kính khác nhau)

• Các đống bê tông đúc sẵn (với đệm cao su tùy chọn)

Q7: Làm thế nào khả năng hoạt động không gian đầu thấp có lợi cho công việc cầu?

A: Khi phục hồi hoặc mở rộng các cây cầu hiện có, bạn thường cần phải lái xe trực tiếp bên dưới sàn cầu, nơi khoảng cách chỉ là 3,5-4 mét.Khả năng vận hành không gian đầu thấp của SV-400 cho phép bạn làm việc dưới boong mà không phải đóng cầu giao thông.

Q8: Cần bảo trì gì cho hệ thống nghiêng và xoay?

A: Vòng quay và xi lanh nghiêng được niêm phong và yêu cầu bôi trơn định kỳ mỗi 50 giờ hoạt động.Tất cả các thành phần thủy lực sử dụng các loại dầu thô tiêu chuẩn.
