Búa tác động thủy lực với bộ van hợp nhất dòng chảy cao và cụm van điều khiển tích hợp – HDY25 cho đóng cọc nặng

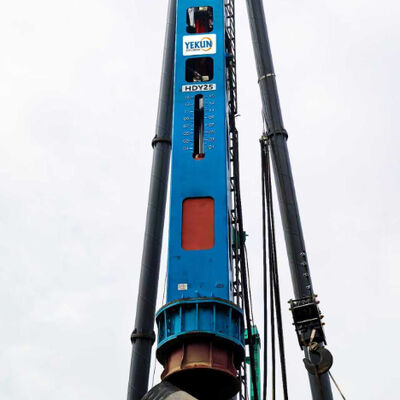

HDY25 Hydraulic impact hammer là mô hình hàng đầu trong loạt HDY của chúng tôi, được thiết kế cho các dự án đắp chồng đòi hỏi khắt khe nhất trên khắp Đông Nam Á, Ấn Độ và Nga.Với năng lượng tấn công tối đa 375 kN·m, một cơ thể ấn tượng 25.000 kg, và các đổi mới thủy lực tiên tiến, HDY25 cung cấp năng suất vượt trội. Máy này kết hợp năm đột phá kỹ thuật chính:một đơn vị van kết hợp dòng chảy cao, một tập hợp van điều khiển tích hợp, tự bôi trơn mang bảo trì thấp, chính xác vị trí điều khiển servo và một thiết kế chi phí bảo trì thấp.Các tính năng này đảm bảo hoạt động đáng tin cậy trong khí hậu khắc nghiệt từ nhiệt đới nóng đến Siberian băng giá.

HDY25 được trang bị một hệ thống bơm độc đáo: hai bơm píton trục Rexroth A11VLO260 di chuyển biến động cộng với một bơm bơm đôi Parker T67DB được kết nối hàng loạt.Đơn vị van kết hợp dòng chảy cao kết hợp thông minh đầu ra của cả ba máy bơm trong giai đoạn nâng của chu kỳ búa. Đơn vị van này hướng tới 900 L / min (từ nhà máy điện D550) vào xi lanh, nâng pít-tông 25 tấn nhanh chóng.đơn vị van hợp nhất dòng chảy cao làm giảm dòng chảy để tiết kiệm năng lượng và ngăn ngừa quá nóngKết quả là thời gian chu kỳ nhanh hơn 25% so với búa bơm đơn thông thường, trực tiếp chuyển thành nhiều đống được điều khiển mỗi ca.

Tại cốt lõi của mạch thủy lực HDY25 nằm trong bộ phận van điều khiển tích hợp được gắn trực tiếp trên khối xi lanh.và van chuỗi trong một bộ sưu tập nhỏ gọnCác bộ phận van điều khiển tích hợp loại bỏ đường ống bên ngoài và các điểm rò rỉ tiềm năng.van hộp mực mở ngay lập tức, cho phép piston tăng tốc dưới trọng lực và dầu áp suất cao. van trình tự đảm bảo rằng giai đoạn nâng hoàn thành hoàn toàn trước khi bắt đầu giảm.Bộ phận van điều khiển tích hợp này làm giảm thời gian phản ứng xuống dưới 50 mili giây, cho phép người vận hành điều khiển chính xác mỗi cú đánh.

HDY25 hoạt động trong môi trường bụi, bùn và mài mòn. Để chống mòn, các hướng dẫn lõi búa được trang bị các thành phần tự bôi trơn có bảo trì thấp.Những vòng bi này được làm bằng đồng cao độ bền được ngâm dầu bôi trơn rắnKhông giống như vòng bi bôi trơn thông thường, thiết kế vòng bi tự bôi trơn ít bảo trì không yêu cầu bôi trơn hàng ngày.Nó chịu được tải trọng tác động cao và biến động nhiệt độ mà không bị bắtDữ liệu thực địa từ các nhà thầu đắp gốm Nga cho thấy rằng tự bôi trơn vòng bi ít bảo trì kéo dài tuổi thọ dịch vụ hướng dẫn 300% và cắt giảm thời gian bảo trì thông thường 80%.Đối với các dự án Đông Nam Á với độ ẩm cao và bùn mài, tính năng này là một sự thay đổi trò chơi.

HDY25 có chức năng điều khiển vị trí chính xác được tích hợp vào hệ thống điện.Một bộ điều khiển nhận được phản hồi thời gian thực từ cảm biến nhịp trên xi lanh. Các vị trí chính xác điều khiển thuật toán servo điều chỉnh thời gian van điện để điều chỉnh chiều dài đột quỵ piston với độ chính xác ± 5 mm.Các nhà điều hành có thể thiết lập một đột quỵ cụ thể thông qua bảng điều khiển, một đợt ngắn hơn cho các đợt hoàn thiện tinh tế hoặc một đợt 1500 mm đầy đủ cho năng lượng tối đa.và đảm bảo thẳng đứng ngay cả trên mặt đất dốcTrong nền tảng cây cầu của Ấn Độ hoặc các dự án cao tầng của Indonesia, mức độ kiểm soát này là vô giá.

Mỗi thành phần của HDY25 được lựa chọn để giảm thiểu chi phí dài hạn.Các con dấu xi lanh Trelleborg (thời gian hoạt động hơn 5000 giờ), Các bộ lọc quay trở lại Hedrick (10 μm lọc tuyệt đối) và bơm Rexroth (được thử nghiệm trong 10.000 giờ).Thiết kế chi phí bảo trì thấp cũng bao gồm một dung lượng lớn ba trong một máy làm mát dầu với điều khiển nhiệt điều hòa, giữ nhiệt độ dầu thủy lực dưới 65 ° C ngay cả trong điều kiện môi trường 45 ° C ️ dầu mát hơn có nghĩa là thời gian đóng kín và bơm dài hơn.Nhà máy điện có một bể nhiên liệu được gắn cao và thông gió nội bộ buộcNhìn chung, thiết kế chi phí bảo trì thấp làm giảm chi phí bảo trì hàng năm khoảng 35% so với búa thủy lực cạnh tranh.

Đối với Đông Nam Á (Indonesia, Thái Lan, Việt Nam, Philippines):

• Lớp xả tự bôi trơn bảo trì thấp xử lý độ ẩm cao và đất mài mòn mà không cần bôi trơn hàng ngày.

• Đơn vị van kết hợp dòng chảy cao cung cấp chu trình nhanh cho đống đất mềm.

• Thiết kế chi phí bảo trì thấp làm giảm thời gian ngừng hoạt động ở các hòn đảo xa xôi nơi dịch vụ khan hiếm.

Đối với Ấn Độ:

• Kiểm soát vị trí chính xác của servo đảm bảo tính toàn vẹn của đống trong đất bông đen biến đổi và tầng đá.

• Bộ van điều khiển tích hợp cung cấp chuyển đổi đáng tin cậy ngay cả khi biến động điện.

• Thiết kế chi phí bảo trì thấp làm giảm chi phí hoạt động cho các nhà thầu nhạy cảm với giá cả.

Đối với Nga:

• Lớp xả tự bôi trơn bảo trì thấp hoạt động ở nhiệt độ dưới không mà không có độ dày mỡ.

• Đơn vị van kết hợp dòng chảy cao duy trì mật độ năng lượng trong đất đông lạnh nặng.

• Xây dựng chắc chắn với các con dấu Trelleborg ngăn ngừa rò rỉ lạnh.

Q1: Đơn vị van kết hợp dòng chảy cao khác với hệ thống kết hợp dòng chảy bơm kép bằng cách nào?
A: Đơn vị van hợp nhất dòng chảy cao kết hợp ba nguồn bơm (hai piston trục + một bơm vải) thành một dòng chảy tối ưu hóa duy nhất, trong khi hệ thống bơm kép chỉ hợp nhất hai.Điều này mang lại HDY25 dòng chảy đỉnh cao hơn 900 L / phút để nâng piston nhanh hơn.

Q2: Điều gì làm cho bộ van điều khiển tích hợp đáng tin cậy hơn so với các khối van truyền thống?
A: Nó loại bỏ đường ống bên ngoài, giảm giảm áp suất, và tập trung van điện và hộp mực trên một bộ sưu tập.

Q3: Tôi có cần các công cụ đặc biệt để phục vụ vòng bi tự bôi trơn bảo trì thấp?
A: Không. Các vòng bi này không yêu cầu các công cụ bôi trơn. Kiểm tra là trực quan trong các cuộc kiểm tra thông thường. Khoảng thời gian thay thế thường là 4000 ₹ 5000 giờ.

Q4: Có thể điều khiển servo vị trí chính xác bù đắp cho mặt đất không bằng phẳng?
A: Có. Hệ thống cho phép người vận hành đặt một nhịp giảm cho các cú đánh sắp xếp ban đầu. Bộ cảm biến nhịp cung cấp phản hồi vòng kín để duy trì năng lượng va chạm nhất quán.

Q5: Làm thế nào thiết kế chi phí bảo trì thấp ảnh hưởng đến bảo hành và sự sẵn có của phụ tùng?
A: Chúng tôi lưu trữ tất cả các thành phần chính (bốc niêm phong, bộ lọc, bơm, van) trong kho hàng khu vực ở Singapore, Mumbai và Moscow. Bảo hành tiêu chuẩn là 12 tháng hoặc 2000 giờ.

HDY25 Hydraulic impact hammer cung cấp hiệu suất hàng đầu của lớp thông qua bộ phận van hợp chất dòng chảy cao, bộ phận van điều khiển tích hợp, tự bôi trơn và có bảo trì thấp,điều khiển chức năng định vị chính xácCho dù bạn đang lái các đường ống thép trong một nhà máy hóa dầu Nga, các đường ống bê tông tiền đúc trong một khu mở rộng tàu điện ngầm Ấn Độ,hoặc nền tảng đống quang điện trong một trang trại năng lượng mặt trời Thái Lan, HDY25 cung cấp sức mạnh, độ chính xác, và kinh tế bạn cần liên hệ với chúng tôi cho các đề xuất cụ thể về địa điểm và một báo giá cạnh tranh.
