Động cơ đống cầm bên với vòng quay liên tục 360 độ đầy đủ và đầu lái nghiêng hai chiều SV400 cho các vị trí không gian đầu thấp

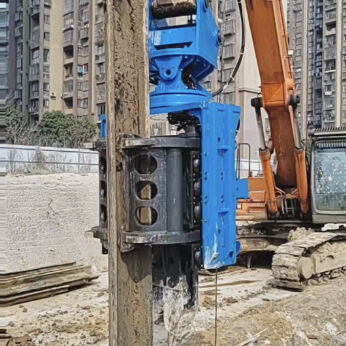

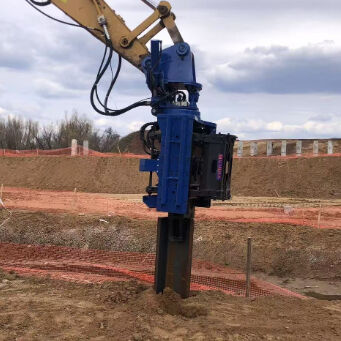

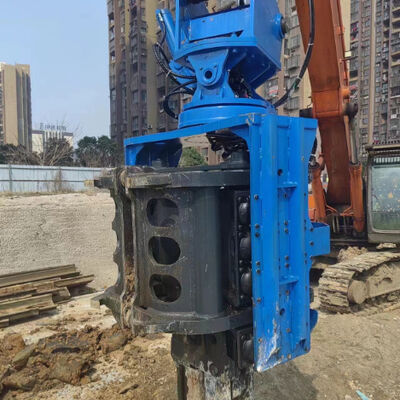

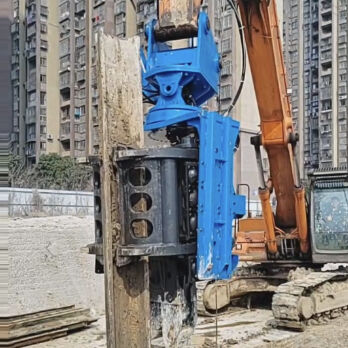

SV400 Side grip pile driver là một búa rung thủy lực chuyên dụng được thiết kế để giải quyết các vấn đề truy cập khó khăn nhất trong xây dựng nền tảng.Không giống như các giàn cột truyền thống đòi hỏi cột cao và bán kính lắc rộng, SV400 được gắn trực tiếp lên một máy đào 32 ′′ 40 tấn tiêu chuẩn. với sửa đổi tối thiểu, máy đào của bạn trở thành một máy đắp chồng rất di động.SV400 có tính năng quay liên tục 360 độ, hai chiều nghiêng lái đầu, khả năng hoạt động phòng đầu thấp, và một cấu trúc nhỏ gọn thiết kế không gian hạn chế cho dù bạn đang làm việc trong một nhà máy hiện có, dưới một cây cầu,giữa hai tòa nhà, hoặc trong một hành lang tiện ích đông đúc, SV400 cung cấp đống chính xác mà không phá vỡ ngân sách.

Động đến bên thông thường thường có góc xoay hạn chế, buộc các nhà khai thác phải định vị lại người mang nhiều lần. SV400 loại bỏ sự không hiệu quả này với vòng quay liên tục 360 độ đầy đủ.Sử dụng một động cơ quay thủy lực mô-men xoắn lớn được tích hợp vào hỗ trợ kết nối, búa có thể xoay vô tận theo cả hai hướng.Điều này hoàn toàn 360 độ quay liên tục cho phép người vận hành để sắp xếp các đống vào bất kỳ định hướng cần thiết cho các tấm đống ghép nối, cột góc, hoặc sắp xếp các chùm H vào các bu lông nền tảng. Kết hợp với swing boom của máy đào, SV400 có thể đặt các cột với độ chính xác milimet mà không cần di chuyển đường ray.Đối với các dự án cải tạo cầu Nga hoặc mở rộng ga tàu điện ngầm Ấn Độ, nơi không gian có giá cao, vòng quay liên tục 360 độ cắt giảm thời gian định vị hơn một nửa.

Làm việc trên mặt đất không bằng phẳng hoặc bề mặt nghiêng thường ảnh hưởng đến tính thẳng đứng của đống.Đầu lái nghiêng hai chiều SV400 ′ cung cấp độ nghiêng ± 30 độ trong hai trục thẳng đứng (trái-bên phải và phía trước)Đầu lái nghiêng hai chiều sử dụng hai xi lanh thủy lực hạng nặng tự điều chỉnh góc của bộ kẹp.Các nhà điều hành có thể nghiêng đống vào chính xác dọc ngay cả khi máy đào được đậu trên một độ dốc 15 °Đối với việc xây dựng đập biển ở Đông Nam Á hoặc công việc xây dựng nền tảng trên sườn đồi ở Ấn Độ, đầu lái nghiêng hai chiều này đảm bảo rằng các cột được thúc đẩy đáp ứng các độ khoan dung thẳng đứng nghiêm ngặt (thường là 1:100).Chức năng nghiêng cũng giúp loại bỏ các đống đã định vị ở một góc chỉ cần nghiêng kẹp để phù hợp với trục đống và kéo.

Nhiều dự án đắp chồng xảy ra dưới những trở ngại trên cao: mái nhà máy, sàn cầu, dây điện hoặc các cấu trúc đỗ xe.SV400 được thiết kế cho khả năng hoạt động với không gian đầu thấp với tổng chiều cao chỉ 3056 mm (bao gồm cả đầu nối và kẹp)Khi được lắp đặt trên máy đào, kết hợp có thể hoạt động trong khoảng cách thấp đến 4,5 mét.Bộ đệm dọc nhỏ gọn của đơn vị rungSV400 bao gồm cả hai kẹp bên và một kẹp dưới.người vận hành có thể nâng đống bằng cách sử dụng kẹp dưới cùngKhả năng hoạt động với không gian hoạt động thấp này làm cho SV400 là lựa chọn ưa thích cho tầng hầm, tường hầm,và các dự án mở rộng nhà máy trên khắp Nga và Đông Nam Á.

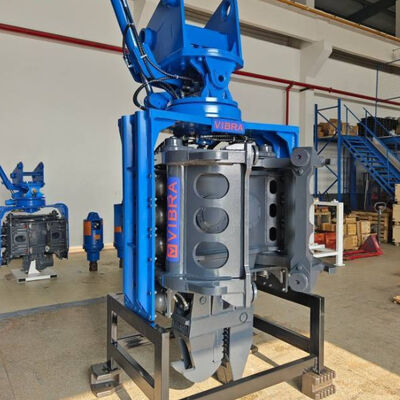

SV400 chỉ có kích thước 1400 mm (L) × 1315 mm (W) × 3056 mm (H)Các cấu trúc nhỏ gọn không gian hạn chế được đạt được bằng cách tích hợp các ổ quay, xi lanh nghiêng, và kẹp thủy lực vào một nhà đơn khối. mặc dù dấu chân nhỏ của nó SV400 cung cấp một lực ly tâm của 656 kN và một khoảnh khắc lập dị 6,6 kgm,với phạm vi tốc độ 2300 ∼5000 vòng/phút. cấu trúc nhỏ gọn này không phải là một sự hy sinh hiệu suất không gian hạn chế. Bạn có thể lái xe hoặc kéo ra các cột tấm thép, H-cột (lên đến 400 mm flange),và các đường ống tròn (chỉ có đường kính 600 mm) trong đất trung bình đến cứngĐối với các công trình ở các trung tâm đô thị dày đặc của Ấn Độ hoặc các cảng đảo Indonesia với khu vực đặt hàng hạn chế, kích thước nhỏ gọn của SV400 có nghĩa là bạn có thể di chuyển qua các cổng hẹp và làm việc trong những con hẻm.

Đông Nam Á (Thái Lan, Việt Nam, Philippines, Indonesia):

• Khả năng hoạt động không gian đầu thấp cho phép xếp chồng dưới các cần cẩu trên không hiện có trong các nhà máy.

• Cấu trúc nhỏ gọn không gian hạn chế phù hợp bên trong các bãi chở container vận chuyển và các khu vực lọc dầu chặt chẽ.

• Chuyển động liên tục 360 độ hoàn toàn tăng tốc độ ngăn chặn hàng rào.

Ấn Độ:

• Đầu lái nghiêng hai chiều đảm bảo các cột dọc trên bờ sông nghiêng và đê đường.

• Máy đẩy đống đống bên cạnh loại bỏ sự cần thiết cho các thiết bị đống đống chuyên dụng sử dụng máy đào 35 tấn.

• Khả năng hoạt động không gian đầu thấp cho phép xếp chồng bên trong tầng hầm tòa nhà hiện có.

Nga:

• Chuyển động liên tục 360 độ hoàn toàn hoạt động trong điều kiện nhiệt độ thấp hơn 0 °C với niêm phong chống lạnh.

• Cấu trúc nhỏ gọn không gian kín cho phép vận chuyển trên xe tải bằng phẳng tiêu chuẩn.

• Kẹp đáy mạnh mẽ xử lý các đống ván đất đông lạnh mà không bị hư hại.

Q1: SV400 có yêu cầu một thương hiệu thợ đào đặc biệt không?
Đáp: Không. SV400 phù hợp với bất kỳ máy đào 32 ′′ 40 tấn tiêu chuẩn nào với bộ kết nối nhanh hoặc pin-on. Chúng tôi cung cấp kệ thích ứng cho các thương hiệu lớn (không đặt tên các thương hiệu cụ thể).

Q2: Khả năng vận hành không gian đầu thấp hoạt động như thế nào với kẹp bên?
A: Đối với không gian đầu rất thấp, hãy sử dụng kẹp dưới để nâng và lái đống.

Q3: Tôi có thể thay đổi giữa các loại đống khác nhau một cách nhanh chóng?
A: Vâng. Hệ thống kẹp có các miếng chèn tiêu chuẩn có thể thay thế. Thay đổi từ đống tấm sang chùm H mất khoảng 10 phút với các công cụ tay cơ bản.

Q4: Có phải quay liên tục 360 độ hoàn toàn an toàn khi các ống được gắn?
A: Máy lọc xoay có hướng dẫn ống dẫn và xoay thủy lực được xây dựng để ngăn chặn xoắn.

Q5: Đầu lái nghiêng hai chiều cần bảo trì như thế nào?
A: Bôi trơn các chân trục nghiêng mỗi 8 giờ hoạt động. Các xi lanh nghiêng có niêm phong Trelleborg được đánh giá từ -30 ° C đến +80 ° C. Không cần bảo trì đặc biệt ngoài chăm sóc thủy lực tiêu chuẩn.

Q6: SV400 có thể khai thác các đống cũng như lái chúng không?
A: Chắc chắn. Với bên hoặc bên dưới kẹp nắm chặt, đảo ngược hướng động cơ rung để tạo ra lực kéo lên.Sự kết hợp của rung động và cỗ máy khai quật nâng cánh tay chiết xuất đống hiệu quả.

SV400 Side grip pile driver là giải pháp tối ưu cho việc xếp chồng trong môi trường hạn chế.Toàn bộ 360 độ xoay liên tục và lề hai chiều lái đầu cung cấp cho bạn tính linh hoạt định vị vô songKhả năng vận hành đầu thấp và cấu trúc nhỏ gọn không gian hạn chế cho phép làm việc dưới cầu, bên trong nhà máy và giữa các tòa nhàCho dù bạn đang nâng cấp một nhà máy công nghiệp Nga, xây dựng một cây cầu ở Ấn Độ, hoặc lắp đặt tường lũ ở Đông Nam Á, SV400 biến máy đào của bạn thành một máy đắp chồng hiệu suất cao.Liên hệ với chúng tôi để có được một báo giá thiết bị lắp ráp và phân tích rung động cụ thể cho địa điểm.
