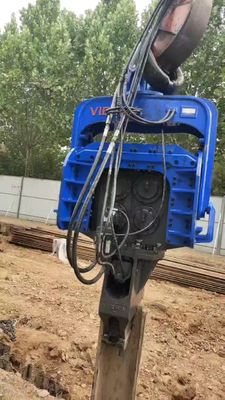

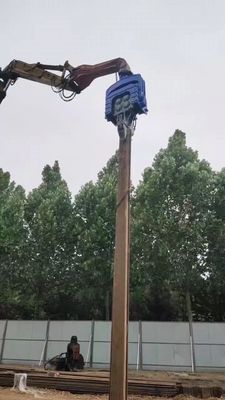

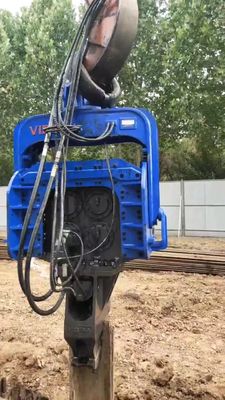

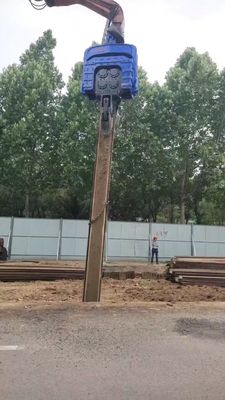

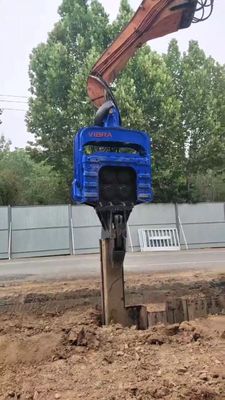

FV-500 Ứng dụng điều khiển đống đầu ra dao động tần số cao 4 cơ chế lập dị và 759 kN năng lượng va chạm

FV-500 là máy đóng cọc 4 lệch tâm hạng nặng được thiết kế cho máy đào 48–52 tấn, được thiết kế để đóng và nhổ các cọc ván thép lớn, vỏ thép và cọc lai PC có chiều dài lên tới 18 mét (với các mẫu lớn hơn trong dòng này có thể xử lý lên tới 32 m). Máy này thể hiện sự đột phá trong công nghệ đóng cọc quy mô lớn, kết hợp công suất rung tần số cao (2800 vòng/phút) với năng lượng tác động cao trên mỗi cú đánh (lực ly tâm 759 kN) để vượt qua các điều kiện mặt đất khó khăn nhất – bao gồm sỏi dày đặc, đá phong hóa và băng vĩnh cửu đóng băng. Là một máy đóng cọc thủy lực thực thụ, nó kết nối trực tiếp với hệ thống thủy lực của máy đào (32 MPa, 320 L/phút). Hệ thống bảo trì ổ trục tự bôi trơn cải tiến, được tích hợp bên trong hộp số, giúp kéo dài đáng kể tuổi thọ ổ trục và đảm bảo độ ổn định của lõi ngay cả khi vận hành nặng liên tục. Với hệ thống điều khiển điện tử, van hòa trộn dòng chảy lớn (lên tới 700 L/phút) và các bộ phận kết cấu siêu bền, FV-500 là công cụ tối ưu cho các dự án cơ sở hạ tầng quy mô lớn trên khắp Đông Nam Á, Ấn Độ và Nga.

Thông số kỹ thuật bổ sung từ danh mục:

• Tần số rung: 2800 vòng/phút

• Momen lệch tâm: 8,8 kgm

• Áp suất làm việc: 32 MPa

• Lưu lượng làm việc: 320 L/phút (tiêu chuẩn) – van hợp nhất lên tới 700 L/phút

• Lực ly tâm: 759 kN

• Chiều dài cọc tối đa: 18 mét (FV-500); loạt lên tới 32 m

• Trọng lượng cánh tay: 750 kg | Trọng lượng búa: 3500 kg

• Máy xúc phù hợp: 48–52 tấn

• Đầu kẹp thép đúc siêu bền có trụ 160–180 mm, lực kẹp tối đa 650 kN

• Hệ thống điều khiển điện tử giúp kéo dài tuổi thọ linh kiện

• Vòng bi FAG của Đức, động cơ Parker nguyên bản, linh kiện hộp số cao cấp

Đông Nam Á (bến cảng, móng sâu, đất mềm đến trung bình)

• Máy đóng cọc bốn lệch tâmđảm bảo đóng cọc thẳng cho cọc ván thép dài dùng trong xây dựng cảng và tường sông (ví dụ cảng biển nước sâu Jakarta, rào chắn lũ Bangkok).

• Năng lượng tác động cao trên mỗi cú đập (759 kN) dễ dàng đóng cọc xuyên qua các lớp đất sét và cát biển.

• Vòng bi tự bôi trơn ít phải bảo trì giúp giảm thời gian ngừng hoạt động trong môi trường nhiệt đới ẩm, nơi khó bôi trơn thường xuyên.

Ấn Độ (trụ cầu lớn, cầu cạn metro, mặt đất hỗn hợp)

• Máy đóng cọc thủy lựcvới van hợp nhất dòng chảy lớn xử lý các điều kiện mặt đất khác nhau – từ đất phù sa ở Delhi NCR đến các mảng đá ở Western Ghats.

• Đầu ra rung tần số caođẩy nhanh tốc độ đóng cọc cho các cầu đường sắt cao tốc và đường cao tốc.

• Hệ thống ổ trục tự bôi trơn giúp máy hoạt động đáng tin cậy trên các địa điểm làm việc ở xa với cơ sở bảo trì hạn chế.

Nga (băng vĩnh cửu, cọc sâu công nghiệp, cực lạnh)

• Bốn máy đóng cọc lệch tâm với vòng bi của Đức và vòng đệm nhiệt độ thấp hoạt động đáng tin cậy ở điều kiện -30°C.

• Năng lượng tác động cao trên mỗi cú đánhkhắc phục mặt đất đóng băng và lớp băng vĩnh cửu – rất quan trọng đối với cơ sở hạ tầng dầu khí, cầu đường sắt và phát triển cảng ở Bắc Cực.

• Vòng bi tự bôi trơn bảo trì thấploại bỏ những thách thức về bôi trơn trong thời tiết lạnh, giảm sự tiếp xúc của người vận hành với các điều kiện khắc nghiệt.

Đáp: Bộ đóng cọc bốn tâm mang lại độ cân bằng rung vượt trội. Lực ngang bị triệt tiêu gần như hoàn toàn, giảm thiểu chuyển động ngang và truyền rung động tới máy xúc. Các lực dọc tổng hợp lại để tạo ra năng lượng tác động cao hơn trên mỗi cú đánh, cho phép cọc xuyên qua nhanh hơn và thẳng hơn – đặc biệt quan trọng đối với cọc dài (18–30 m).

Trả lời: Hộp số có mạch bôi trơn bên trong cung cấp dầu liên tục cho tất cả các vòng bi. Điều này giúp loại bỏ nhu cầu bôi trơn hàng ngày ở những điểm khó tiếp cận, kéo dài tuổi thọ ổ trục một cách đáng kể và duy trì độ ổn định của lõi ngay cả khi vận hành nặng và liên tục. Kiểm tra mức dầu thường xuyên vẫn được khuyến khích.

Đáp: FV-500 phù hợp với máy xúc 48–52 tấn. Nó yêu cầu lưu lượng thủy lực 320 L/phút ở 32 MPa (với công suất van hợp nhất lên tới 700 L/phút). Các mẫu tương thích bao gồm Komatsu PC490, Hitachi ZX470, Liebherr R950, Sany SY485 và các nhà cung cấp dịch vụ tương tự.

Đáp: Trong khi FV-500 được thiết kế cho chiều dài cọc tối đa là 18 m, dòng bốn lệch tâm bao gồm các mẫu lớn hơn (FV-600 đến FV-900) có khả năng đóng cọc lên đến 32 m. Hãy liên hệ với chúng tôi để có những đề xuất cụ thể dựa trên loại cọc và điều kiện mặt đất của bạn.

A: Vòi kẹp bằng thép đúc siêu bền, phù hợp với xi lanh 160–180 mm, mang lại lực kẹp tối đa 650 kN. Điều này đảm bảo độ bám ổn định, đáng tin cậy trên cọc ván thép nặng, vỏ bọc và cọc PC mà không bị trượt khi rung.

Đáp: Hệ thống điều khiển điện tử giúp kéo dài tuổi thọ linh kiện. Thường xuyên kiểm tra độ sạch của dầu thủy lực và thay bộ lọc theo khuyến nghị của nhà sản xuất máy xúc. Kiểm tra van trộn dòng lớn và đường ống (11/2 inch) xem có rò rỉ không. Hệ thống ổ trục tự bôi trơn yêu cầu kiểm tra mức dầu định kỳ (cứ sau 200 giờ hoạt động).

Trả lời: Mặc dù FV-500 được thiết kế chủ yếu cho cọc ván thép lớn và nền móng sâu, nhưng năng lượng va đập cao và bốn cân bằng lệch tâm giúp nó có khả năng đóng cọc quang điện đường kính lớn trong các trang trại năng lượng mặt trời quy mô lớn. Tuy nhiên, đối với cọc năng lượng mặt trời tiêu chuẩn, Bộ điều khiển cọc quang điện FV-280 của chúng tôi có thể tiết kiệm chi phí hơn.
