Trình điều khiển cọc xoay 360° bảo trì thấp | Lắp ráp xoay hoàn toàn + Rung tần số cao 372 kN

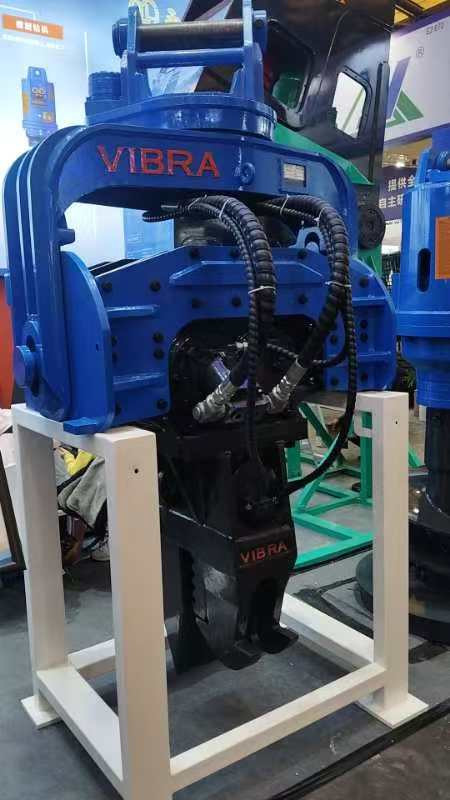

FV‐330R 360 Degree Pile Driver là một thiết bị gắn dây rung thủy lực được thiết kế cho máy đào 33~38 tấn.được trang bị một cơ chế cắt chính xác cho phép xoay liên tục 360 độ đầy đủ, thay đổi trò chơi cho các công việc đòi hỏi định hướng đống chính xác, làm việc xung quanh chướng ngại vật, hoặc lái xe đống trong mô hình chặt chẽ.FV-330R cho phép người vận hành xoay búa vô hạn theo bất kỳ hướng nào mà không cần định vị lại máy mang.

Được xây dựng với một bộ cơ chế hoàn chỉnh, một khớp quay áp suất cao (40 MPa) và một động cơ thủy lực mạnh mẽ,FV-330R cung cấp hiệu suất rung tần cao (2800 vòng / phút) và lực ly tâm 372 kNĐồng thời,Thiết kế chu đáo của nó, bao gồm các ống dẫn cách ly rung và liên kết xoay chống mòn, dẫn đến thiết kế chi phí bảo trì thấp, giảm đáng kể thời gian ngừng hoạt động và chi phí thay ống dẫnSự kết hợp này làm cho FV-330R lý tưởng cho các dự án cơ sở hạ tầng đòi hỏi ở Đông Nam Á, Ấn Độ và Nga.

FV-330R là một trình điều khiển đống quay 360 độ thực sự. Nhờ một vòng bi xoay chính xác đường kính lớn (năng lực kéo trục lên đến 90 tấn, phản ứng không vĩnh viễn),búa có thể quay liên tục mà không cần bất kỳ dừng cơ họcCác nhà điều hành có thể:

• Đặt các cột tấm hoặc cột ống thẳng vào góc cần thiết mà không cần di chuyển máy đào.

• Làm việc xung quanh các cột hiện có, cầu cạn, hoặc tiện ích dưới lòng đất.

• Thay đổi định hướng đống từ bên trong một hầm hoặc đập chậu nơi có không gian hạn chế.
  Chuyển động được cung cấp bởi một động cơ thủy lực mô-men xoắn lớn và được điều khiển thông qua một mạch thí điểm, cho phép điều chỉnh tốc độ trơn tru, không bước.

Không giống như các thiết bị đính kèm "swing giới hạn" chỉ xoay 180 ° hoặc yêu cầu định vị lại bằng tay, FV-330R cung cấp xoay liên tục 360 độ hoàn toàn theo cả hai hướng.Tính năng này loại bỏ các điểm mù và cho phép người vận hành thực hiện các trình tự xếp chồng phức tạp mà không bao giờ dừng lại để định hướng lại máy đào. Khi lái các đống tấm nối nhau dọc theo một đường cong cong (ví dụ, cho các thùng chứa hoặc tường hỗ trợ), xoay liên tục đảm bảo mỗi đống phù hợp hoàn hảo với đống trước đó.Các mô-men xoay là đủ để xử lý các cột lên đến 12 m chiều dài và tập hợp kẹp nặng.

Bộ cơ chế hoàn chỉnh bao gồm một vòng bên trong giả mạo, một vòng bên ngoài với răng sốt được làm cứng bằng cảm ứng và vòng bi cuộn công suất cao.

• Năng lực kéo trục: 90 tấn (có thể rút các đống đống sâu)

• Capacity load radial: matched to 38 t excavator boom forces (Khả năng tải quang: phù hợp với lực đẩy máy khoan 38 t)

• Không phản ứng phản ứng vĩnh viễn ️ quan trọng cho vị trí chính xác và giảm độ mòn rung động

• Được niêm phong chống bụi và nước (đồng độ IP65 trên vòng bi)
  Cơ chế này cũng được trang bị một khớp quay áp suất cao (40 MPa áp suất làm việc, bảo hành 12 tháng) cung cấp dầu cho động cơ rung trong khi quay.Không giống như ống thông thường mà xoắn và chà, khớp quay giữ ống tĩnh so với treo, loại bỏ hoàn toàn các lỗi vỡ do ma sát.

FV-330R tạo ra một đầu ra rung tần số cao là 2800 rpm (có thể điều chỉnh trong phạm vi) và lực ly tâm là 372 kN. Khoảnh khắc lập dị là 6,8 kgm,đạt được bởi một thiết kế ba trục ngoại tâm (theo nguyên tắc rung động tiêu chuẩn của chúng tôi)Tần số cao làm lỏng đất xung quanh đống, làm giảm sức cản ma sát lên đến 70%.

• Một đống tấm thép 12 m có thể được lái trong vòng chưa đầy 90 giây trong cát trung bình.

• Việc khai thác các đống trước đây được đẩy trở nên dễ dàng, ngay cả sau nhiều tháng định cư.

• Sự rung động chỉ thẳng đứng (lực ngang hủy bỏ), bảo vệ boom máy đào và sự thoải mái của người vận hành.
  So với búa tần số thấp hơn, tần số cao của FV-330R cũng làm giảm tiếng ồn và truyền rung động đến các cấu trúc lân cận, một lợi ích cho các dự án đô thị.

FV-330R kết hợp một thiết kế chi phí bảo trì thấp mà trực tiếp giải quyết các điểm phổ biến nhất của các trình điều khiển đống thông thường: đập ma sát của ống dẫn thủy lực.

• Khớp quay áp suất cao mang dầu đến động cơ; ống không quay, do đó không có xoắn, chà xát hoặc xoa bóm.

• Khớp quay được định giá 40 MPa (trên áp suất hệ thống 32 MPa), với các niêm phong cứng có thời gian hoạt động 3000 + giờ.

• Lối xích chính xác chỉ yêu cầu bôi trơn hai tuần một lần thông qua các núm vú tập trung; không có thay thế theo lịch trình trong sử dụng bình thường.

• Tất cả các thành phần thủy lực (động cơ, khối van) được lấy từ các thương hiệu hàng đầu quốc tế, làm giảm rủi ro rò rỉ.
  Dữ liệu thực địa cho thấy rằng chủ sở hữu của các tay lái xe đống R-series của chúng tôi chi ít hơn 60% cho việc thay ống và sửa chữa liên quan so với các thiết kế không quay.đường ống dẫn dầu Nga hoặc cầu nông thôn Ấn Độ) nơi hỗ trợ dịch vụ hạn chế.

• Đông Nam Á ️ Các dự án tháp cao và tàu điện ngầm đô thị đòi hỏi phải đặt đống chính xác ở các địa điểm đông đúc.Hoàn toàn 360 độ quay liên tục cho phép làm việc giữa các nền tảng hiện có mà không cần di chuyển máy đàoThiết kế chi phí bảo trì thấp làm giảm chi phí logistics cho phụ tùng phụ tùng ở các quốc gia quần đảo như Indonesia và Philippines.

• Ấn Độ Các nhà thầu nhạy cảm về chi phí đánh giá cao thiết kế chi phí bảo trì thấp vì sự cố ống trên búa thông thường là một chi phí thường xuyên.Các bộ sưu tập cơ chế toàn slew với 90-ton axis kéo tay cầm chiết xuất của đống động trong khi sửa chữa cầu và xây dựng flyover. Tác dụng rung động tần số cao hoạt động tốt trong các vùng đất ngập nước khác nhau của đồng bằng sông Hằng.

• Nga Mùa đông khắc nghiệt và các địa điểm xa xôi đòi hỏi độ tin cậy.Chuyển động liên tục (không dừng lại) tăng tốc độ đống cho các khối neo đường ống và nền tảng băng vĩnh cửuKhả năng xoay mà không cần xoắn ống loại bỏ một điểm thất bại phổ biến trong ống lạnh.
